Desguace de un monitor CRT

DesguaceMonitorCRTMonitorAbierto

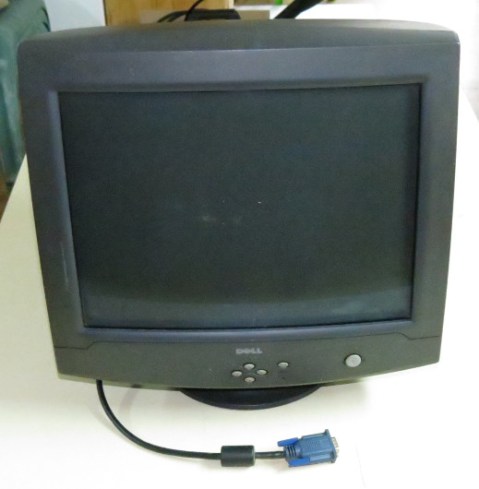

Desde que aparecieron los monitores LCD y empezaron a bajar de precio, los monitores CRT (Cathodic Ray Tube) o de tubo han ido desapareciendo poco a poco de nuestras mesas de ordenador.
Pues aprovechando que he cambiado el monitor del ordenador de un familiar, he desguazado el monitor viejo para obtener unos cuantos componentes e hilo de cobre esmaltado, que siempre vienen bien.

DesguaceMonitorCRTMonitor

Como ya os he enseñado en mi anterior artículo Cómo fabricar núcleos de ferrita caseros, del cable VGA del monitor podemos obtener un núcleo de ferrita para construir bobinas.

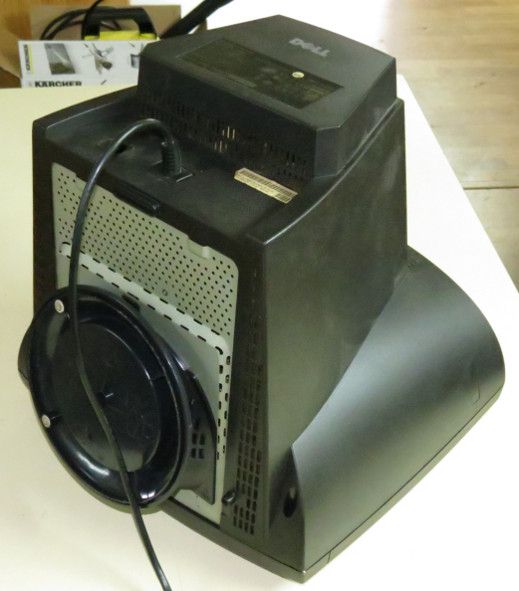

Lo primero que hay que hacer es abrir la carcasa del monitor, quitando los tornillos de sujeción.
DesguaceMonitorCRTMonitorBocaAbajo

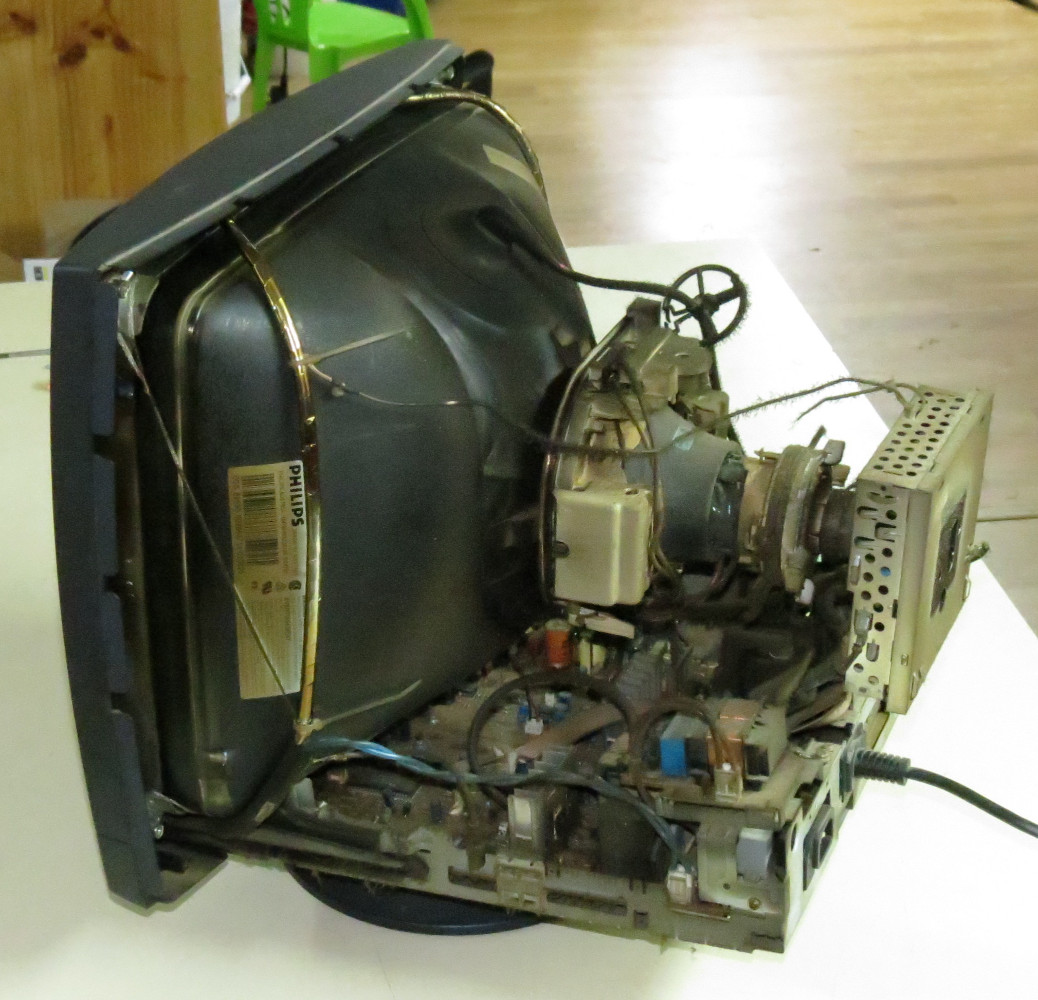

Una vez abierto, todos los monitores suelen ser más o menos iguales, con una peana que sujeta el conjunto, y el tubo de rayos catódicos al que va sujeta la placa electrónica.
DesguaceMonitorCRTMonitorAbierto

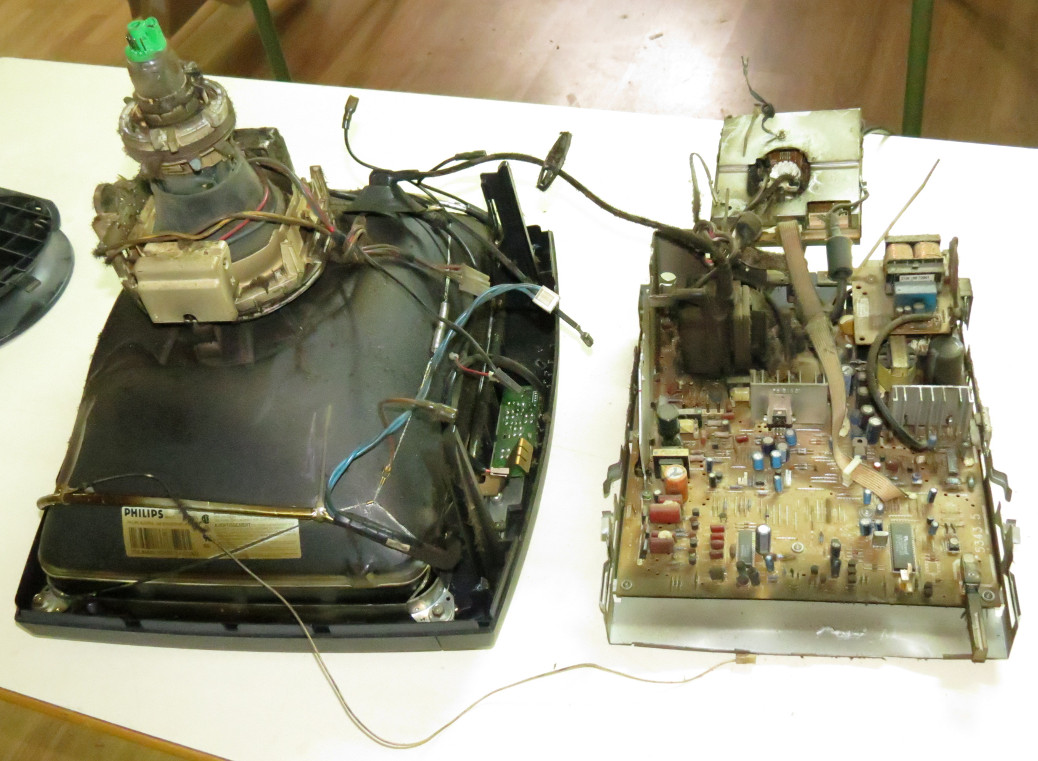

Si soltamos los enganches de la placa, tendremos el tubo por un lado y la placa por otro.
DesguaceMonitorCRTMonitorDesmontado

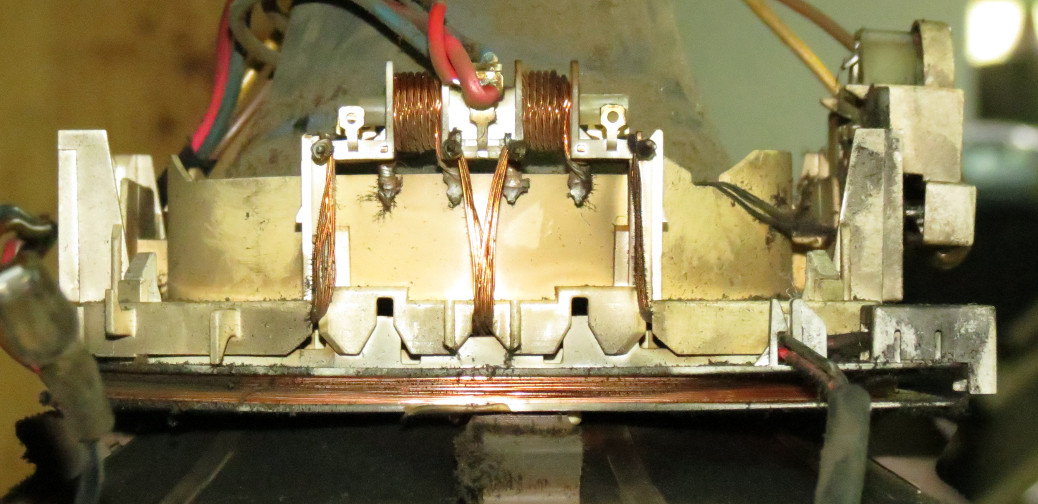

Si nos fijamos en el tubo, tiene varias bobinas de las que podemos extraer bastante hilo de cobre esmaltado para construir nuestras propias bobinas.

DesguaceMonitorCRTBobinasTubo

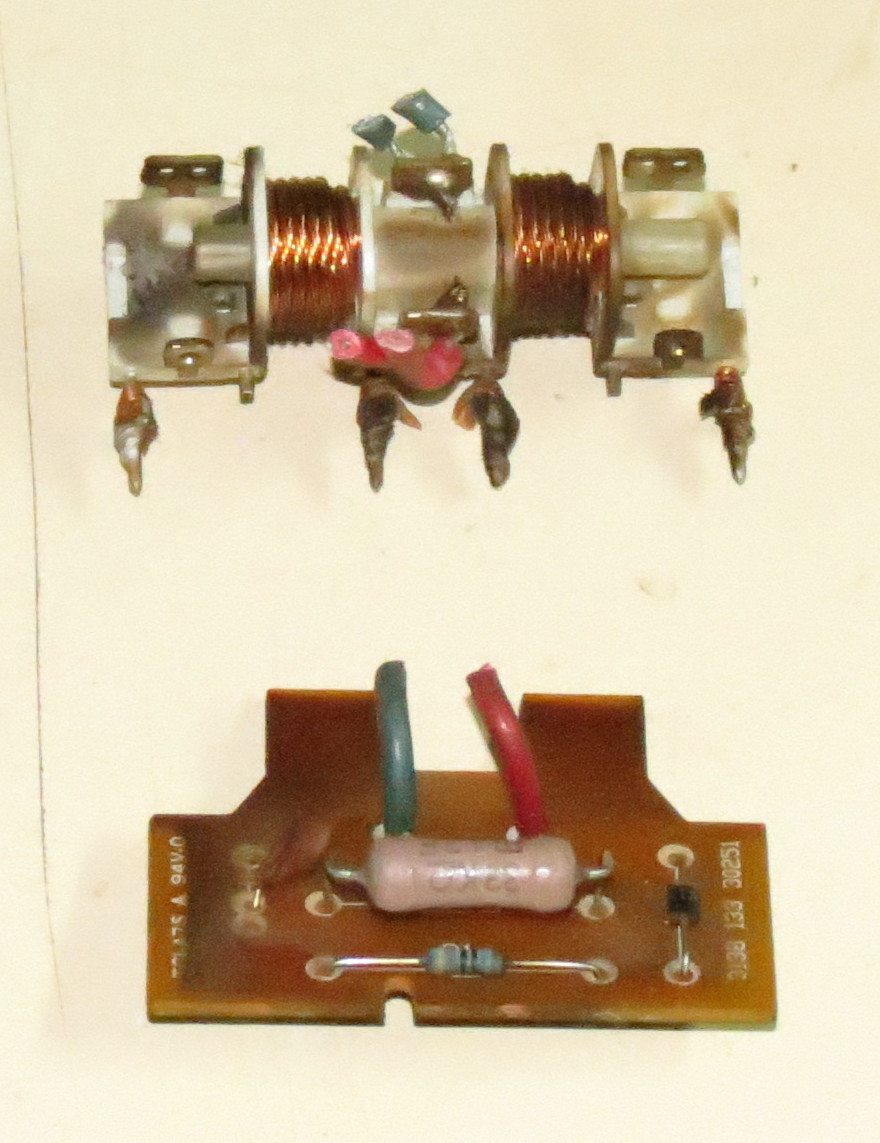

Aquí podemos ver una bobina hecha con Hilo de Litz, que podremos aprovechar en el futuro.

DesguaceMonitorCRTBobinaLitzYResist

Y también una resistencia de potencia.

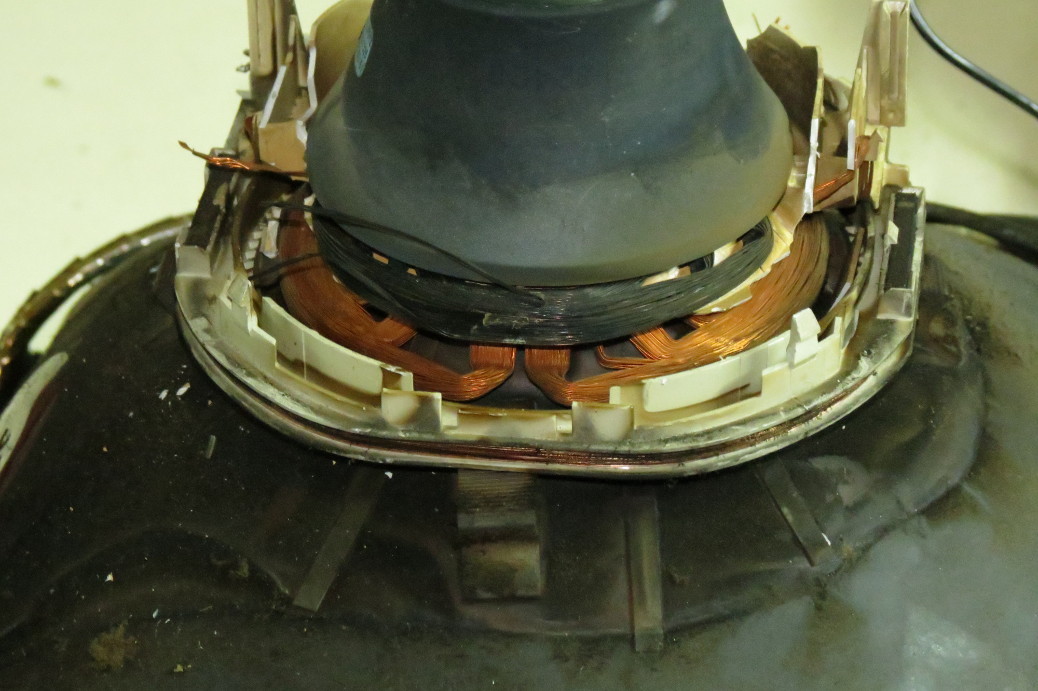

En el tubo hay varias bobinas de deflexión, que están hechas con hilo de cobre.

DesguaceMonitorCRTBobinasTubo2

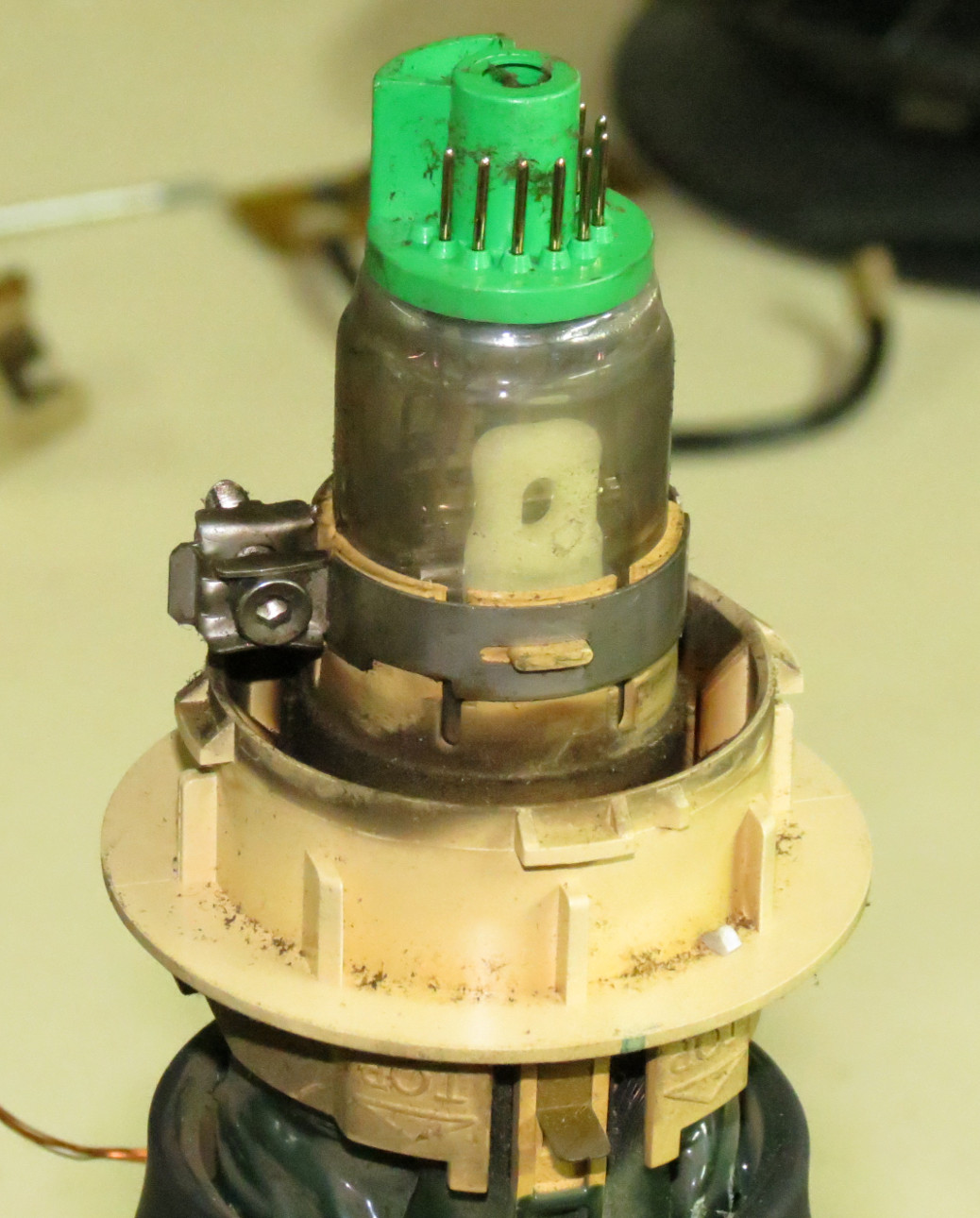

Para desmontarlas se afloja la abrazadera que las sujeta.

DesguaceMonitorCRTCanones

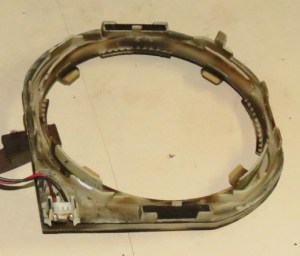

Esta bobina es la más fácil de desenrollar.

DesguaceMonitorCRTBobinasTubo3

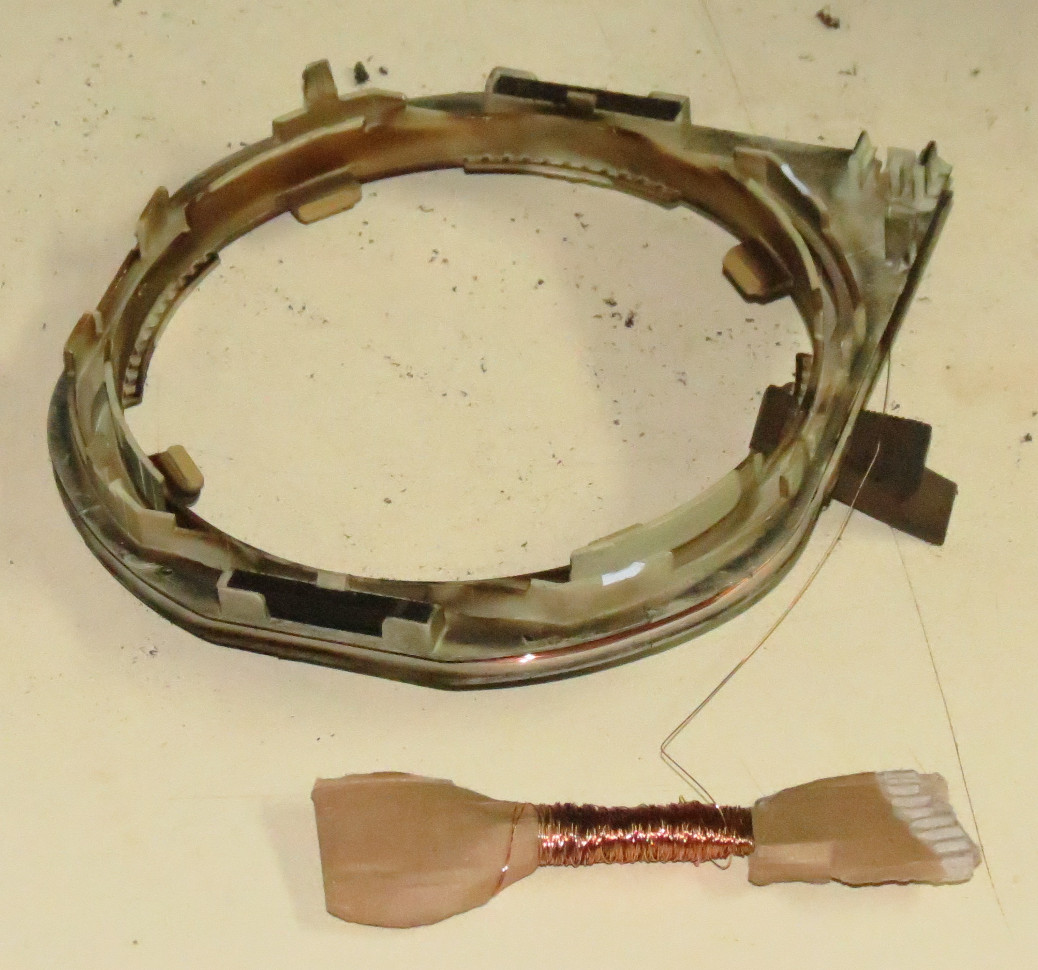

Pues nada, a desenrollarla.

DesguaceMonitorCRTDesbobinando

Y obtendremos una buena cantidad de hilo de cobre esmaltado.

DesguaceMonitorCRTCarreteCobre

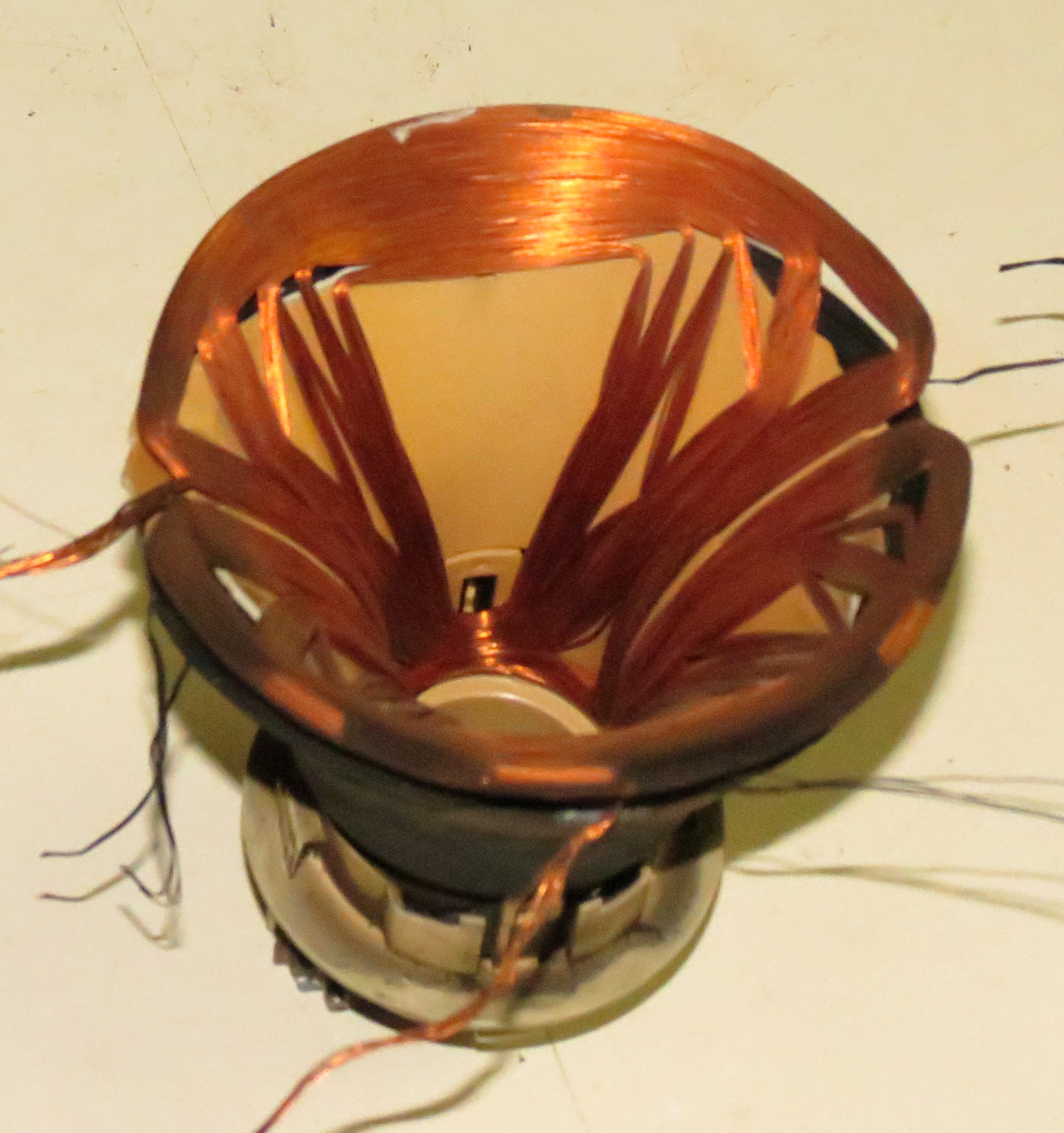

Las otras bobinas son más difíciles de desenrollar, pues los hilos están pegados unos a otros, pero las sacamos por si nos sirven más adelante…

DesguaceMonitorCRTBobinasTubo4

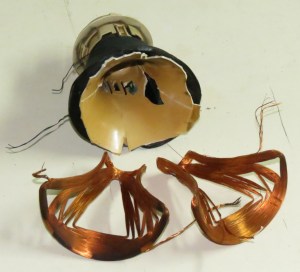

…a fuerza de tirar y de hacer palanca con un destornillador.

DesguaceMonitorCRTBobinasTubo5

Ahora vamos a por las placas electrónicas. Ésta es la placa principal. Hay que tener cuidado de no electrocutarse pues en la placa se generan altas tensiones, y algunos condensadores electrolíticos, que suelen ser los cilíndricos más grandes, quedan cargados bastante tiempo después de haber desconectado la alimentación eléctrica. Para ello, mediante un destornillador, cortocircuitaremos los terminales de estos condensadores, con cuidado de no tocar mientras la parte metálica del destornillador con las manos. Si el condensador estaba cargado, saltará una chispa.

DesguaceMonitorCRTPlaca

CUIDADO
Antes de manipular las placas electrónicas, hay que asegurarse de que los condensadores de alta tensión están descargados, cortocircuitando sus terminales con un destornillador. Éstos mantienen la tensión durante mucho tiempo después de haber desconectado el aparato de la alimentación.

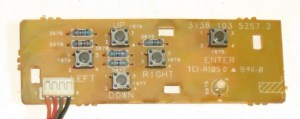

Y ésta es la placa de la botonera frontal, de la que podemos sacar unos cuantos pulsadores.

DesguaceMonitorCRTPlacaBotones

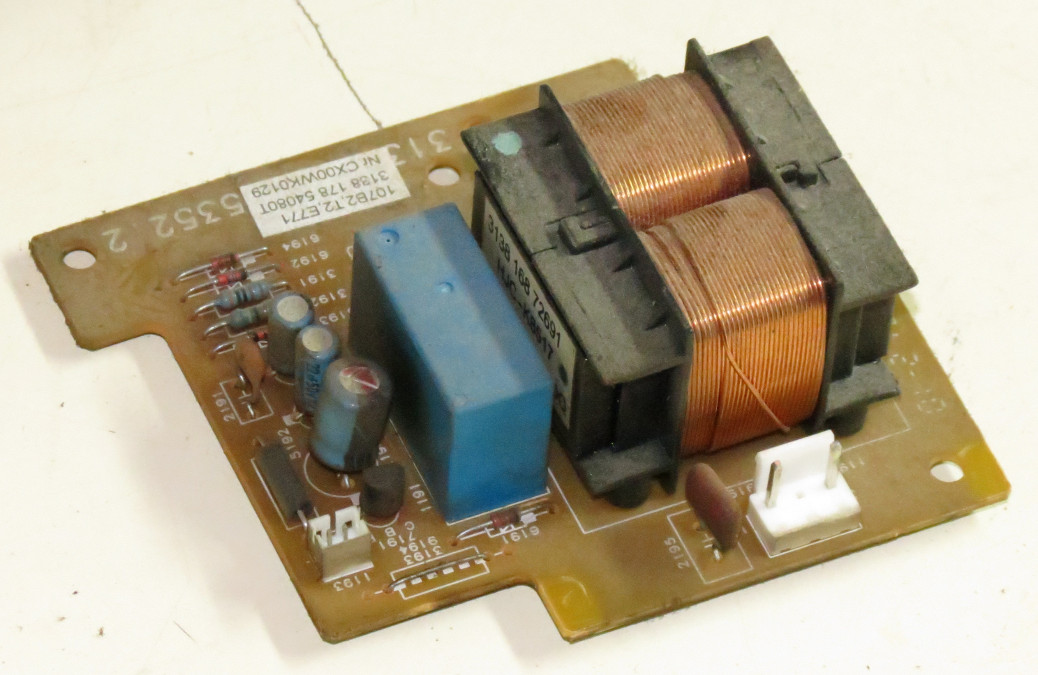

También hay una plaquita con un transformador (mucho cobre de buen grosor) y algunos condensadores, que se pueden aprovechar.

DesguaceMonitorCRTPlacaTrafo

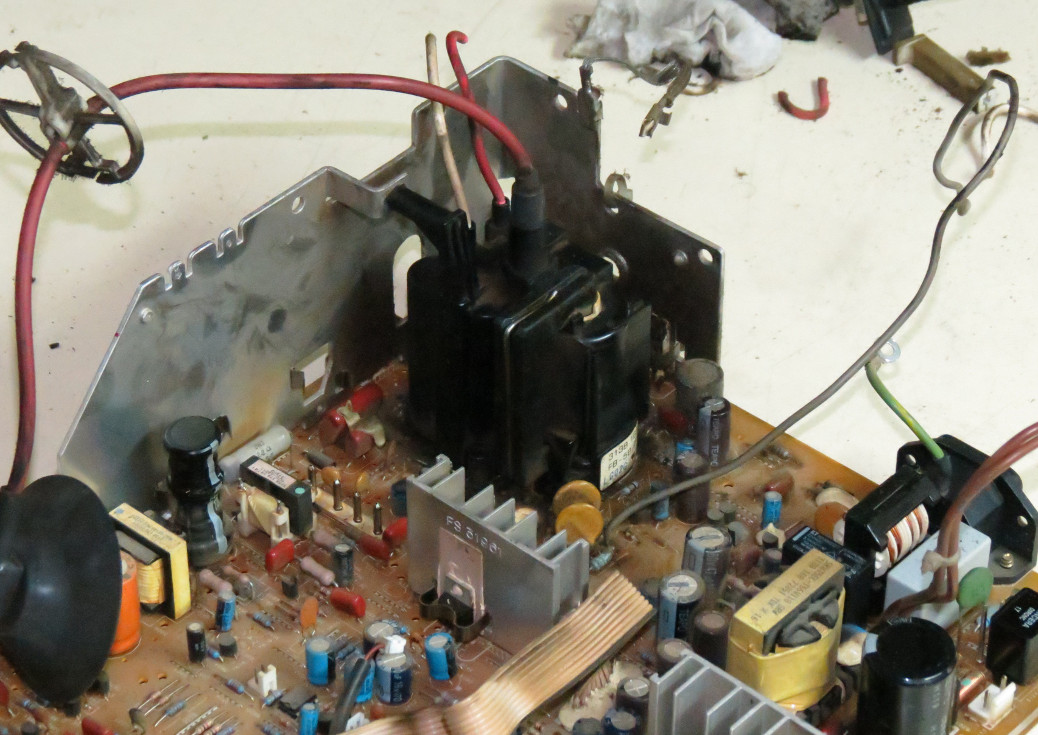

El transformador de alta tensión o flyback es el encargado de producir la alta tensión, del orden de 20.000 V (depende del tamaño de la pantalla, cuanto más grande más voltios), y algunos lo utilizan para realizar experimentos de alta tensión,

DesguaceMonitorCRTDetalleFlyback

Lo que veis en la siguiente foto es la parte de alimentación: una fuente conmutada que proporciona varias tensiones de alimentación a toda la placa electrónica. La bobina que se ve es un filtro de entrada para no meter armónicos (ruido eléctrico) en la red provenientes de la fuente conmutada, junto con el condensador de poliéster rectangular que se ve al lado. También hay un transformador de ferrita y un transistor de potencia.

Pues hala, a desoldar componentes…

DesguaceMonitorCRTDetallePlaca

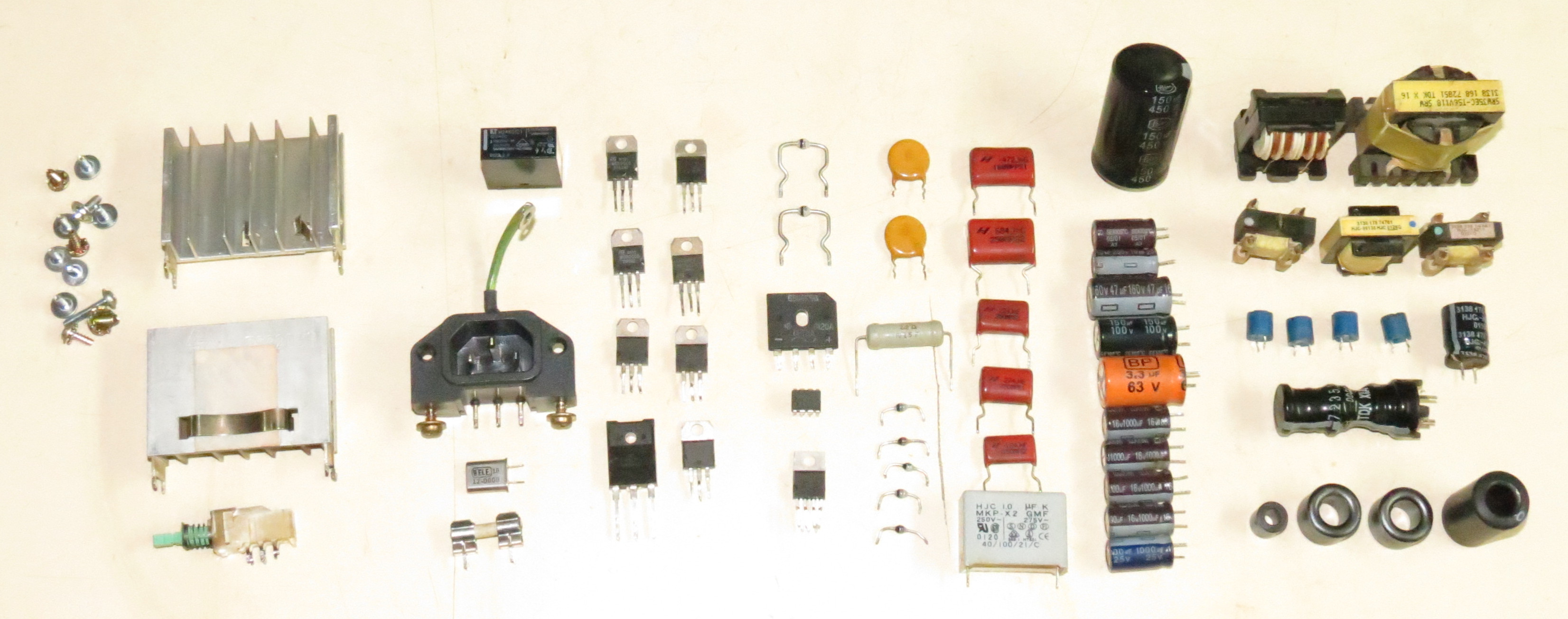

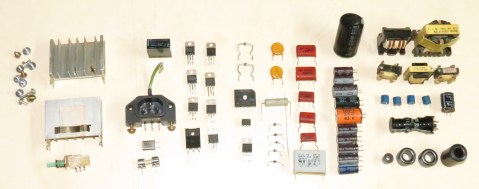

…y éste es el “botín” que he obtenido del monitor, de izquierda a derecha: tornillos variados, disipadores de aluminio, el interruptor de encendido, un relé, el conector de entrada de alimentación, un cristal de cuarzo, transistores de potencia, diodos de potencia, un puente rectificador, una resistencia de potencia, condensadores de poliéster de bastante tensión, condensadores electrolíticos, transformadores y bobinas de ferrita y núcleos de ferrita.

DesguaceMonitorCRTBotin

Todo esto servirá para los montajes que os iré enseñando, no me perdáis de vista 😉



Anuncios

Etiquetas: , , , , , , , , , ,

8 responses to “Desguace de un monitor CRT”

  1. Rivero Miquel says :

    felicidades, me gusta este espacio. Mirate el foro vw bricos.

    Me gusta

  2. Ernesto says :

    Os pregunto, es seguro conservar algunos de los componentes que mencionas en un monitor viejo que encuentras tirado por ahí, en un juntadero de chatarra electronica?
    Saludos

    Me gusta

    • Harry CacHarrytos says :

      Hola, Ernesto.
      Sí, es seguro. De todas formas, asegúrate siempre de que los condensadores de alta tensión están descargados, cortocircuitando las patas con un destornillador o cualquier otra cosa metálica. Suelen ser los más gordos.
      Saludos.

      Me gusta

    • Armando says :

      Hola. Yo desarme uno. Para evitar patadas eléctricas y microbios, lo mejos es ubicar la placa en una superficie plana y echarle agua a presión, vas a ver como se limpia bien y a fondo, de paso descargas los condensadores. Luego la dejas a pleno sol (mejor si es en verano) y en unas horas la placa te queda de maravillas y manipulable. No me gusta andar toqueteando cosas mugrosas.

      Me gusta

  3. xdrazen says :

    Saludos cordiales.
    Recien veo la paguna, le dare una visita mas a fondo, pero de ,momento me parece genial…
    Deduzco que lo mejor es hacer uso electronico de esto, y en algunas partes, tal vez algunas reacciones quimicas, etc.
    Veo que todos esos componentes resulta utiles aun siendo tan viejos, especialmente para experimentos

    Me gusta

  4. marcos says :

    hola, yo tambien acabo de desarmar uno de estos monitores…mi duda es que para que podria usar la bobina desmagnetizadora que se encuentra alrededor del tubo crt. me parece muy util pero no le encuentro uso.
    -saludos

    Me gusta

  5. Miguel says :

    Muy buen articulo y lo de electrocutarse hacedle caso yo me he llevado un buen calambre en todo el cuerpo por tocar la placa metalica unido a la placa así que precaución, esta bien para sacar algunos compones. Saludos.
