Convertidores CC-CC conmutados: Elevador o “Boost converter”

Los convertidores de corriente continua conmutados son muy útiles, pues son capaces de convertir una tensión en otra menor (ver el anterior artículo sobre convertidores “buck”) o en otra mayor, con una eficiencia muy buena. Aquí os explico el principio de funcionamiento del convertidor elevador o “boost converter”.

Después de haberos contado cómo funcionan los convertidores reductores de tensión buck o step-down, ahora toca el convertidor elevador de tensión boost o step-up.

El convertidor elevador o “boost converter” sirve para transformar una tensión de alimentación continua en otra de mayor valor, también continua.

Tenemos una tensión de entrada al convertidor Vi, que es menor que la tensión que queremos obtener a la salida, Vo. Mediante un interruptor electrónico S1, cortocircuitamos a masa la bobina L1, que se cargará de corriente, almacenando energía. Mientras, C1 es el encargado de alimentar la carga que esté conectada a Vo. Cuando S1 se vuelve a abrir, la corriente que ha almacenado L1 llega, a través del diodo D1, hasta C1, cargándolo con una tensión mayor que Vi. El interruptor o conmutador (de ahí lo de “conmutación”) en realidad es un transistor (ya sea bipolar, FET/MOSFET o IGBT, dependiendo de las características que necesitemos en el diseño), y hará la función de abrir y cerrar miles de veces por segundo la conexión entre la bobina L1 y el terminal negativo del circuito o masa. El diodo D1 impide que se cortocircuite a masa C1 mientras S1 está cerrado.

TeoriaBoostDiagrama

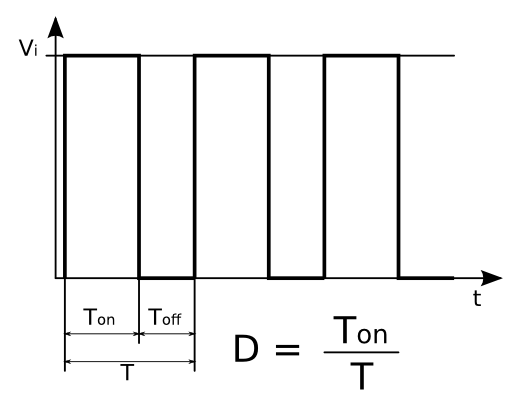

De igual manera que vimos en el convertidor buck, el “Duty cycle” o ciclo de trabajo D que caracteriza a la señal que pilota la apertura y cierre del interruptor electrónico S1 determina la relación entre la tensión de entrada y la de salida.

Pero en este caso, la relación que se cumple es la siguiente:

D = 1 – (Vi / Vo)

O lo que es lo mismo, el valor de tensión de salida será:

Vo = Vi / (1 – D)

 TeoriaBuckDutyCycle

Entonces, si por ejemplo queremos diseñar un convertidor que obtenga una salida de 12 V a partir de una entrada de 5 V, tendremos que hacer un oscilador de onda cuadrada con un ciclo de trabajo D = 1 – (5/12) = 0,5833 = 58,33%.

Esto sería suficiente si la tensión de entrada fuese constante, pero en la práctica Vi no tiene por qué ser totalmente constante y puede tener bajadas o subidas, especialmente si vamos a extraer mucha energía de ella. Si la onda cuadrada que hemos generado para controlar el interruptor tiene un ciclo de trabajo constante del 58,33%, las fluctuaciones en la tensión de entrada se traducirán en fluctuaciones proporcionales en la tensión de salida.

Para ello, no basta con que la onda cuadrada que produce el oscilador trabaje con el ciclo de trabajo que hemos calculado previamente, sino que D tendrá que ir adaptándose a dichas fluctuaciones de la tensión de entrada, disminuyendo cuando Vi aumente y viceversa. La tensión de salida Vo, se introduce como realimentación en un comparador que compara esta tensión con una tensión de referencia Vref, y el resultado de este comparador determinará la anchura del pulso aplicado al interruptor. Como consecuencia, la onda cuadrada que va a controlar el interruptor S1 tendrá una frecuencia fija, pero el ancho del pulso irá variando, lo que se llama Modulación por Anchura de Pulso o PWM (Pulse Width Modulation).

La frecuencia de oscilación se suele elegir lo bastante grande como para que la bobina L1 y el condensador C1 no tengan que ser muy voluminosos ni costosos.

En cuanto al rendimiento, si los componentes fueran ideales, sería del 100%, pues la transferencia de energía sería total; pero en la realidad los transistores tienen una caída de tensión entre sus terminales que hace que el rendimiento no sea perfecto, y que se calienten ligeramente; aún así, no es difícil alcanzar rendimientos superiores al 80%. De todas formas, si se eligen bien los componentes y con un buen diseño, se pueden conseguir rendimientos bastante elevados (por encima del 90%), sobre todo comparando con los reguladores lineales.

Más adelante os enseñaré aplicaciones de esta técnica.
